研究背景

研究背景

頁巖氣儲層孔隙類型多樣，從成因上可分為有機孔與無機孔。有機孔與有機質熱演化及成烴作用有關，而無機孔與無機物質沉積作用及成巖作用有關。
目前識別和評價頁巖有機孔與無機孔有效手段是聚焦離子束-掃描電鏡技術（FIB-SEM），該技術雖能直觀觀測各種微觀孔隙組分，但觀測范圍較小。測定巖石孔徑分布方法還采用壓汞法，液氮及CO2吸附法等，這些方法屬間接測量方法，不能分辨其中的有機孔與無機孔。

研究目的

低場核磁是確定孔隙度和孔隙尺寸的有利工具。那么基于頁巖中有機孔和無機孔潤濕性的差異，分別在飽和水和油條件下觀測氫核信號，從而建立弛豫時間與孔徑的定量關系，這就為利用核磁共振技術確定有機孔和無機孔提供了可能。

實驗方法

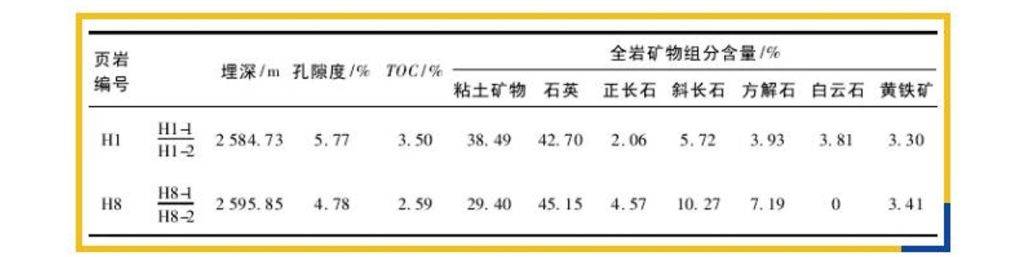

實驗樣品采自涪陵地區志流系龍馬溪組頁巖，樣品物性、TOC含量及礦物含量見下表。

為識別有機孔與無機孔T2譜峰位置，將同一深度點的柱樣分成兩部分，分別在飽和鹽水和油（正十二烷）條件下進行T2譜測量，具體步驟如下圖所示。

實驗結果

1.飽和鹽水和飽和油下的T2譜
實驗過程中，采用自吸方式和加壓方式飽和水或油，結果顯示親油孔隙和親水孔隙T2譜分布明顯不同：對于自吸油飽和巖心，親油孔隙T2峰分布在0.2ms左右，其次分布在8ms，且前者幅度明顯大于后者。表明親油孔隙有兩類，且較小孔徑占優勢。加壓飽和油巖心與自吸狀態相比，變化不大，說明親油孔隙具有強烈油潤濕性，自吸狀態下很快達到飽和。親油孔隙對應有機孔隙。

對自吸水飽和巖心，親水孔隙主要分布在1ms左右。加壓狀態下核磁信號明顯大于自吸狀態下核磁信號，表明在加壓狀態下，水可以進入更多小孔中。親水孔隙對應于無機孔隙。

2.頁巖T2時間與孔徑定量關系
利用T2譜確定孔徑分布的基礎是認為T2時間與孔徑大小呈線性分布，即：r=kT2
將T2譜與壓汞液氮聯測的孔徑分布進行對比，進而確定上式中的k值。將頁巖中親油孔隙與親水孔隙疊加，則更能反映頁巖孔隙分布全貌。壓汞法適合較大孔徑的測定，而液氮吸附適于2~50nm的介孔孔徑測定。下圖顯示親油孔隙和親水孔隙T2譜與壓汞/液氮聯測孔徑對比，可以看出T2譜包絡線與壓汞/液氮吸附聯測孔徑分布形態具有一致性。通過對比分析，確定T2時間與孔徑大小對應關系為：rb=52T2

應用實例

對來自涪陵龍馬溪組頁巖巖心（H8）進行高分辨率FIB-SEM觀測，識別孔隙類型。下圖顯示頁巖中細粒礦物粒間孔隙（無機孔）、有機孔及微裂縫分布。3種孔隙具有不同分布范圍：有機孔尺寸小，為納米級別，細粒礦物粒間孔隙為微米-納米級別，微裂縫尺寸較大，為微米級別。

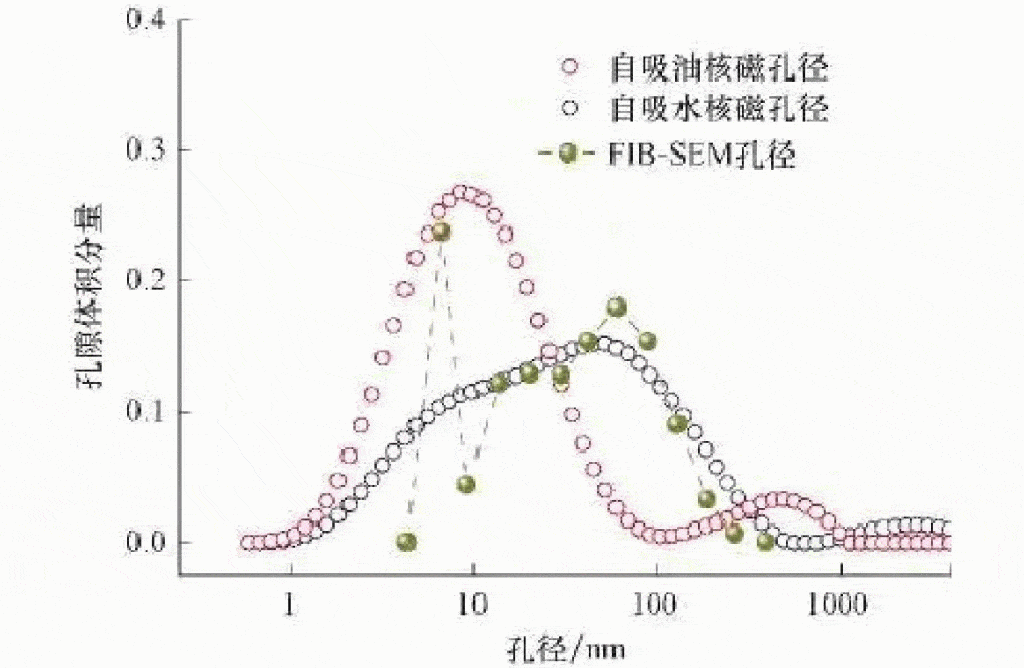

這種分布與核磁T2譜三峰分布具有一致性。下圖核磁孔徑分布是采用公式轉換得到，其結果與利用掃描圖像確定的孔徑分布吻合。進一步證明，利用核磁共振技術識別與評價頁巖有機孔和無機孔是可行的。

H8巖心T2譜與壓汞/液氮聯測對比

結論

1.頁巖中有機孔和無機孔在飽和油和鹽水條件下，具有不同的T2譜。涪陵地區龍馬溪組頁巖巖心實驗表明，有機孔表現強烈親油特性，T2峰值分布在0.2ms位置；無機孔表現為親水特性，T2峰值分布在1ms位置。
2.采用核磁共振確定龍馬溪組頁巖孔隙與FIB-SEM掃描圖像結果基本吻合。利用核磁法確定頁巖孔徑分布具有兩大優勢：一是不破壞巖心可多次重復測量；二是可進行全直徑巖心測量，能從宏觀尺度反映真實地下地層情況。

參考文獻：

李軍,金武軍,王亮,武清釗,路菁,郝士博.利用核磁共振技術確定有機孔與無機孔孔徑分布—以四川盆地涪陵地區志留系龍馬溪組頁巖氣儲層為例[J].石油與天然氣地質,2016,37(01):129-134.
