磁場均勻性對核磁共振成像來說非常關鍵，本文簡單介紹一下小核磁的勻場方式。

磁場的均勻性（homogeneity），是指在特定的容積限度內磁場的同一性，即穿過單位面積的磁力線的數目是否相同。在磁共振系統中，均勻性是以主磁場的百萬分之一作為一個偏差單位來度量的。對于不同的主磁場大小，其偏差單位也是不同的。例如對1.0T的磁共振，1個ppm偏差單位轉換成H質子頻率計算約為42Hz。

主磁場的均勻性直接影響到組織的T2弛豫時間長短。當主磁場均勻性越差時，即T2越短，弛豫越快，從磁共振信號上體現出來即是FID信號的拖尾越短。當主磁場均勻性越高時，即T2越長，弛豫越慢，即FID信號的拖尾越長。理論上，當主磁場絕對均勻時， T2=T2，F(xiàn)ID以組織固有的 2弛豫進行衰減。

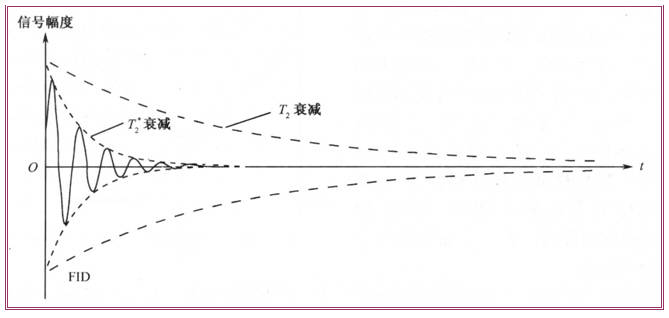

主磁場不均勻性對組織T2的影響

小核磁設備在采集信號時，通過觀察顯示器上核磁共振FID信號的衰減快慢（即FID拖尾的長短）來調整兩塊磁極的平行度，從而達到調整主磁場的均勻性目的。當FID信號的拖尾越長，即FID衰減包絡線越緩，表示磁場均勻性越高。

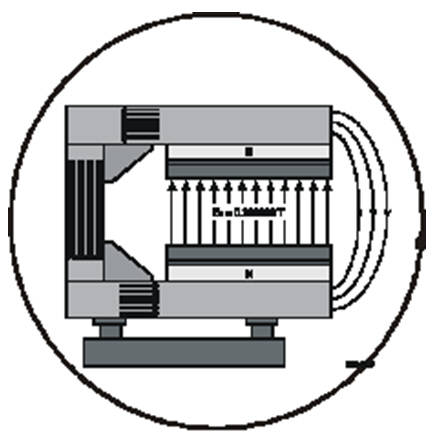

永磁型核磁共振成像儀的主磁場均勻性與磁極間的平行度有關，因此我們可以直接調整兩塊磁極的平行度來達到勻場的目的；通過調整磁極平行度來達到的磁場均勻性還不能完全滿足核磁共振成像的需要，因此還需要進行其他方式的勻場，主要包括無源勻場和有源勻場。

無源勻場是在磁極的內外表面貼小磁片或磁鋼片，通過小磁片或磁鋼片對局部磁力線的改變從而調整磁場均勻性，本實驗裝置中由于磁極間的均勻性較好，因此未采用無源勻場方式。下面實物圖中小磁片即是無源勻場方式勻場。

有源勻場方式主要是根據通電線圈在線圈周圍會產生磁場，通過給不同方向的線圈施加合適的電流產生的微小磁場來對主磁場的不均勻性進行校正。

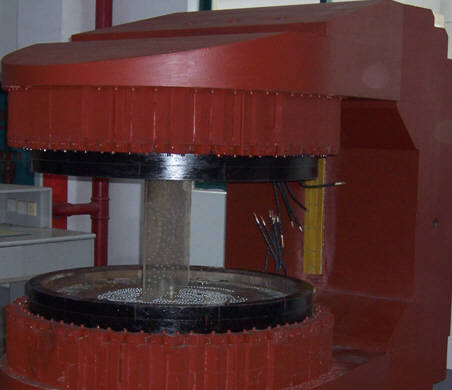

永磁體均場實物圖

參考資料：《核磁共振成像技術實驗教程》（汪紅志，張學龍，武杰）
