一、技術背景：酯交換工藝的檢測需求

酯交換是油脂改性三大技術（氫化、分提、酯交換）之一，通過改變甘油三酯上脂肪酸的分布位置，實現對油脂物理性能的調控，而不改變化學組成、不產生反式脂肪酸。酯交換工藝主要分為化學酯交換（催化劑如甲醇鈉）和酶法酯交換（固定化脂肪酶）兩類。

酯交換工藝的控制難點在于：

反應程度需精準把控：酯交換不是“越徹底越好”，而是需要達到目標SFC曲線。反應不足，物理性能未達預期；反應過度，可能偏離目標應用場景。

產物性能需直接驗證：酯交換的目的是獲得特定的塑性范圍、熔融特性和結晶行為，這些性能無法通過脂肪酸組成等化學指標直接預測，必須通過物理特性檢測來驗證。

晶型控制要求高：酯交換產物的應用性能（如起酥油的烘焙效果、代可可脂的入口即化感）與其晶型密切相關（β′型為理想晶型），而SFC曲線與晶型之間存在內在關聯。

上述問題中，固體脂肪含量（SFC）是評價酯交換反應進程和產物性能的核心指標。學術研究表明，在工藝優化研究中，普遍以特定溫度（如20℃、25℃）的SFC值作為反應條件優化的主要考察指標。

二、檢測方法：SFC測試的技術原理與操作流程

2.1 檢測原理

SFC測試基于低場脈沖核磁共振（LF-pNMR）技術，其原理依據固體脂肪與液體脂肪中氫質子弛豫時間的差異：

固體脂肪中的氫質子具有較短的橫向弛豫時間（T2，約10μs）

液體脂肪中的氫質子具有較長的橫向弛豫時間（T2，約100ms以上）

通過射頻脈沖激發后，在合適的采樣窗口采集信號，可準確計算樣品中的固體脂肪含量。該方法快速、無損、無需化學試劑，已被國內外標準采用（AOCS Cd 16b-93、ISO 8292、GB/T 31743-2015）。

2.2 檢測對象

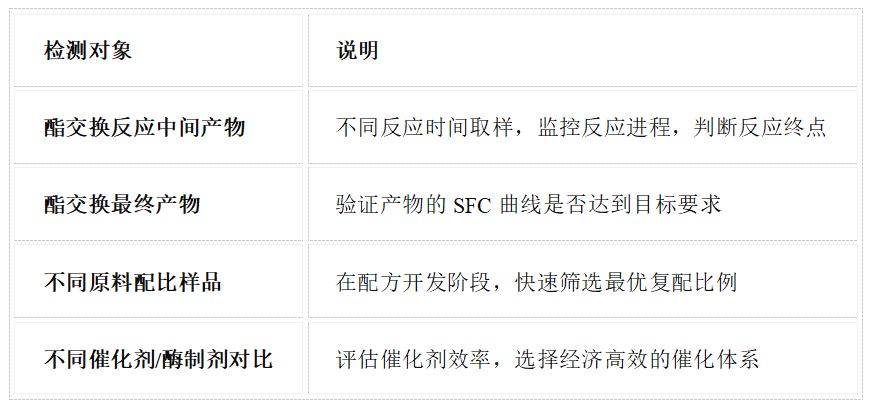

在酯交換工藝階段，SFC檢測的對象主要包括：

2.3 檢測流程（參照GB/T 31743-2015）

步驟一：樣品預處理

將油脂樣品加熱至80℃以上，保持30分鐘消除結晶歷史

按目標測試溫度（如10℃、20℃、25℃、30℃、35℃、37℃等）轉移至恒溫浴中，保持30-60分鐘使結晶達到穩定狀態

步驟二：儀器校準

使用標準油（0% SFC）和標準固體（100% SFC）進行兩點校準

或使用已知SFC值的標準品建立校準曲線

步驟三：信號采集

將恒溫處理后的樣品管迅速放入探頭（保持恒溫）

激發FID或FID_SFC1脈沖序列，采集核磁信號

單次測量時間<10秒

步驟四：結果計算

系統根據校準曲線自動計算SFC值

每個溫度點建議2-3個平行樣測量取平均值

繪制SFC-T曲線，全面評估產物塑性特征

三、技術價值：SFC在酯交換工藝中的具體應用

3.1 反應終點判定與工藝優化

技術問題：酯交換反應過程中，如何確定反應已達到目標程度？反應時間過短，酯交換不充分；反應時間過長，增加能耗且可能引起副反應。

解決方案：在不同反應時間點取樣測定SFC，以目標溫度（如20℃）的SFC值為指標，確定最佳反應時間。大量研究采用此方法優化工藝參數：

棉籽油與棕櫚硬脂化學酯交換研究中，以20℃ SFC為指標，優化得到最佳條件：反應溫度90℃，催化劑用量0.5%，反應時間60min

棉籽油硬脂酯交換研究中，以20℃ SFC和滑動熔點為指標，確定最佳工藝：反應溫度80℃，催化劑添加量0.1%，反應時間30min

豬油與棕櫚硬脂酶法酯交換研究中，以20℃ SFC為指標，優化得到反應溫度60℃，酶添加量8%，反應時間1h

國產畢赤酵母菌脂肪酶催化酯交換研究中，以5℃和25℃ SFC為指標，優化得到酶添加量17%、反應時間28min、反應溫度48℃的最佳條件

技術指標：通過SFC監測，可將反應終點判斷從“定時取樣+后續檢測”的滯后模式，轉變為“快速檢測+即時判定”的實時模式。研究顯示，酶法酯交換在最優條件下20℃-SFC可達20.57%（棉籽油硬脂）或11.67%（25℃高油酸葵花籽油體系）。

3.2 目標產品SFC曲線復刻

技術問題：零反式配方開發的核心挑戰在于，如何使酯交換產物的SFC曲線盡可能接近目標產品（如市售起酥油、人造奶油、代可可脂）的SFC曲線。

解決方案：

測定目標產品的SFC曲線作為“復刻模板”

調整原料配比和反應條件，使產物的SFC曲線與模板擬合

以關鍵溫度點的SFC偏差或曲線相似度作為評價指標

典型案例：

棉籽油與棕櫚硬脂酯交換產物與市售焙烤起酥油“全統酥油”的SFC比較表明，兩者在關鍵溫度點的SFC值高度接近，適宜用作焙烤起酥油

酶促酯交換棕櫚油基脂肪作為可可脂替代品的研究中，通過SFC曲線驗證，改性樣品在25-45℃范圍內SFC降低，滿足CBS基料油要求

國產脂肪酶催化酯交換制備人造奶油基料油，產物的5℃、25℃ SFC分別為22.35%、11.67%，符合塑性脂肪理想范圍（15%-50%）

3.3 相容性改善驗證

技術問題：多種油脂混合時，若相容性差，在儲存和使用過程中可能出現油脂分離、結晶不均勻等問題，影響產品穩定性。

驗證方法：

測定不同配比混合油脂酯交換前后的SFC曲線

通過等溫曲線分析相容性變化

相容性改善意味著油脂體系更穩定，抗溫度波動能力更強

技術依據：研究表明，經酯交換后，混合體系的相容性得到顯著改善。酯交換通過隨機重排甘油三酯結構，使不同組分的分子間相互作用更均勻，減少了共晶或偏晶現象。

3.4 晶型調控與SFC關聯分析

技術問題：塑性脂肪的應用性能（起酥性、涂抹性、口溶性）與其晶型密切相關。β′型（短針狀）晶體提供最佳塑性，β型（片層狀）晶體導致結構脆硬。如何通過工藝調控獲得理想晶型？

SFC的應用：

SFC曲線可以間接反映晶型特征：陡峭的SFC曲線通常與β′晶型相關

結合X射線衍射分析，驗證SFC數據與晶型的對應關系

通過SFC指導工藝調整，獲得理想晶型

研究數據：

豬油與棕櫚硬脂酯交換后，晶型由β型轉變為β′型，適宜用作焙烤起酥油

酶促酯交換制備的可可脂替代品，晶體主要以β′形式存在，小的β′晶體形成致密的晶體網絡結構，有助于最終產品的光滑外觀

塑性脂肪的理想晶體形態為β′型，酯交換產物中β′晶體占比需＞65%

3.5 甘油三酯組成變化的間接指示

技術問題：酯交換的核心是甘油三酯的重新排列，但甘油三酯組成分析（如HPLC）耗時長、成本高，不適用于日常工藝監控。

解決方案：SFC變化可作為甘油三酯重排的間接指示。酯交換后，甘油三酯由U3和S3型向S2U和SU2型轉化，這一變化直接體現在SFC曲線的變化上。研究發現，酯交換產物的熔化所需熱量減少，利口爽滑感更強。

四、數據解讀：典型SFC曲線分析

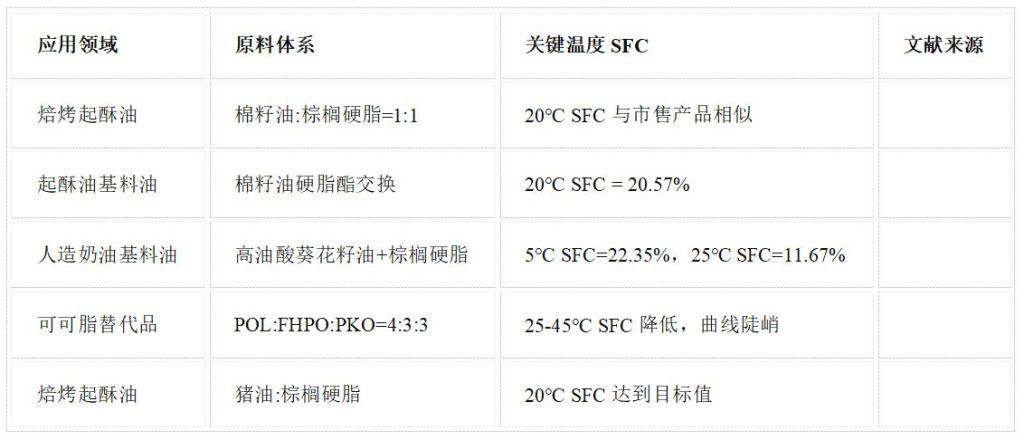

4.1 不同酯交換產物的SFC特征

4.2 SFC曲線解讀要點

理想塑性脂肪的SFC范圍：

10℃時：20%-30%

20℃時：15%-25%

35℃時：＜3%

酯交換產物的SFC特征：

相比于原料，酯交換產物的SMP升高，塑性范圍變寬

酯交換后，高熔點和低熔點TAG含量降低，中間熔點的TAG含量增加

在0-20℃范圍內，起始混合物的SFC低于酯交換后樣品的SFC；而在25-45℃范圍內，酯交換樣品的SFC較低



五、技術總結

SFC檢測在酯交換工藝中的應用價值可歸納為：

技術結論：SFC是將酯交換工藝從“經驗調控”轉化為“數據驅動”的核心技術手段。在零反式脂肪酸成為行業趨勢的背景下，酯交換作為氫化工藝的主要替代技術，其工藝控制和產品品質評價高度依賴SFC檢測。通過系統性的SFC應用，可實現酯交換反應的精準控制、目標產品的高效復刻、以及產品品質的穩定保障。

參考文獻：

[1] 王輝, 唐年初, 趙晨偉. 棉籽油與棕櫚硬脂化學酯交換法制備零反式脂肪酸起酥油的研究[J]. 中國油脂, 2014, 39(9).

[2] 侯鵬飛, 李利君, 楊國龍等. 棉籽油硬脂化學酯交換改性及其品質特性研究[J]. 中國油脂, 2025, 50(7).

[3] 豬油與棕櫚硬脂酶法酯交換制備零反式脂肪酸起酥油的研究[J]. 中國油脂, 2011(12).

[4] 酶促酯交換棕櫚油基脂肪的表征及其作為可可脂替代品的潛在應用[J]. 中國糧油學會, 2022.

[5] 國產畢赤酵母菌脂肪酶催化酯交換制備零反式、低飽和人造奶油基料油[J]. 中國油脂, 2024.

[6] 塑性脂肪. 百度百科.
